一、結構特點及應用范圍
|
|
SMX*-YQ型油－氣分配混合器，是由模塊式的單線遞進分配器和混合器組合疊加而成。設有一個進油口，二個進氣口，3～16個油氣出口。適用于單線二分式油氣潤滑系統和雙線－遞進式油氣潤滑系統中。
|
|
|
|
二、技術參數
|
|
形式
|
進油壓力
|
進氣壓力
|
活塞種類
|
吐出量ml/循環
|
吐出口數
|
|
SMX*-YQ
|
＜10MPa
|
0.2～0.8MPa
|
04T
|
0.04
|
2
|
|
04S
|
0.08
|
1
|
|
08T
|
0.08
|
2
|
|
08S
|
0.16
|
1
|
|
16T
|
0.16
|
2
|
|
16S
|
0.32
|
1
|
|
24T
|
0.24
|
2
|
|
24S
|
0.48
|
1
|
|
32T
|
0.32
|
2
|
|
32S
|
0.64
|
1
|
|
40T
|
0.4
|
2
|
|
40S
|
0.8
|
1
|
|
|

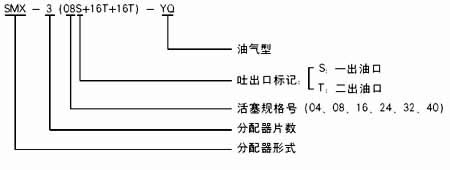

三、型號說明
|
|
|
|

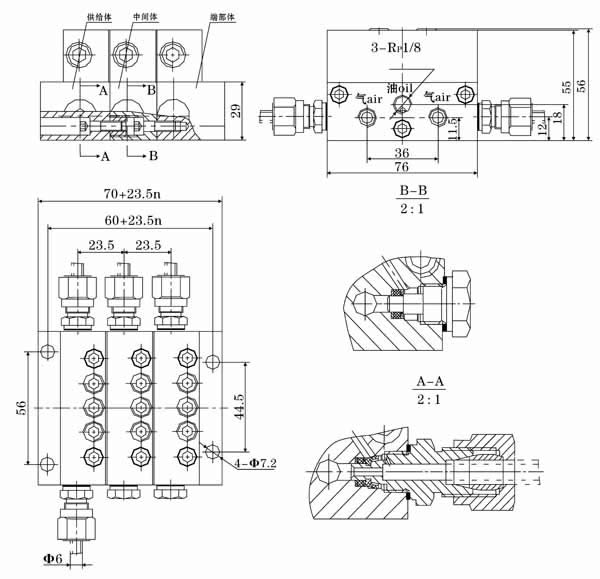

四、外形尺寸
|
|
|
|
五、使用要領
|
1、必須在規定的環境下使用規定范圍內的介質。
2、壓縮空氣接口必須與本油氣系統專屬的壓縮空氣網絡管路連接，嚴禁與其它來歷不明的氣源管路連接，以免發生意外。
3、油氣分配混合器的安裝位置，優先考慮安裝在工況條件好，溫度變化小，無腐蝕性介質影響的部位，決不允許安裝在長時間受高溫輻射烘烤的場合使用。
4、若需改變油氣出口數，請向廠家索取說明書，按照說明書中處置方法的步驟進行處置。
|
