一、使用條件
|
本產品適用于裝有雙滑履動靜壓軸承的磨機、回轉窯等大型設備的稀油循環潤滑系統中，其工作介質粘度等級為N22～N460(相當于ISO VG22～460)的各種工業潤滑油；若將低壓泵油量分成二個供油管道時，可以用一套雙高壓高(低)壓稀油站代替二臺普通高(低)壓稀油站[如GXYZ型A系列高(低)壓稀油站中較小者]。
根據動靜壓潤滑工作原理，在啟動、低速和停車時用高壓系統，正常運行時用低壓系統，以保證大型機械在各種不同轉速下均能獲得可靠的潤滑以延長主機壽命。
稀油站二根高壓輸出管道的壓力均為31.5MPa，流量各為2.5L/min，低壓部分的壓力為0.4MPa,低壓流量為16～100L/min；稀油站具有過濾、冷卻、加熱等裝置和聯鎖、報警、自控等功能。
該產品的性能參數及尺寸應符合表和圖中的規定；本裝置由油站、儀表盤和電控柜(可用PLC控制)成套組成。
|
|
|
|
二、型號標注方法
|
|
|
|
|
|
三、工作原理與結構特點
|
雙高壓高(低)壓稀油站的主要特點為一套稀油站有二根高壓輸出管道，可滿足二個高壓潤滑點的需要，其他和普通高(低)壓稀油站相同。
每根高壓輸出管道均有壓力表和壓力控制器，以便控制每根高壓管道的壓力及觀察工況。
本產品組成部分也和普通高(低)壓稀油站相同；僅比它多一臺高壓油泵，二臺高壓油泵的吸口均聯于低壓泵的供油口；二臺高壓泵均啟動時，要從低壓供油口吸走5L/min的潤滑油，對低壓泵流量較小者，啟動高壓泵時低壓供油壓力可能會有所降低，對潤滑油均供向同一軸承的系統來說，軸承的潤滑油總量并未減少，不會影響對軸承的潤滑；但啟動高壓泵時，低壓壓力的降低可能造成備用低壓泵會臨時啟動，這種情況也不致影響潤滑系統的正常工作；但采用二低壓泵互相切換的備用工作方式時，可能工作泵停止后，備用泵流量仍不滿足要求時就不能使?jié)櫥到y(tǒng)正常工作了；故選用較小流量低壓泵時應注意這一情況。
|
|
|
|
GDR型雙高壓系列高(低)壓稀油站技術性能
|
|
參數
|
型號
|
|
GDK-B2.5/25
|
GDK-B2.5/140
|
GDK-B2.5/63
|
GDK-B2.5/80
|
GDK-B2.5/100
|
|
低
壓
系
統
|
泵裝置型號
|
LBZ-16
|
LBZ-25
|
LBZ-40
|
LBZ-63
|
LBZ-100
|
LBZ-125
|
|
流量L/min
|
|
25
|
40
|
63
|
80
|
100
|
|
供油壓力MPa
|
≤0.4
|
|
供油溫度℃
|
40±3
|
|
電動機
|
型號
|
Y90S-4,V1
|
Y100L1-4,V1
|
Y112M-4,V1
|
|
功率KW
|
1.1
|
2.2
|
4
|
|
轉速r/min
|
1450
|
1440
|
1440
|
|
油箱容積m3
|
1.1
|
1.5
|
2.2
|
|
高壓系統
|
泵裝置型號
|
2.5MCY14-1B(二臺)
|
|
流量L/min
|
2.5X2
|
|
供油壓力MPa
|
31.5
|
|
電動機
|
型號
|
Y112M-6 B35 (二臺)
|
|
功率Kw
|
2.2
|
|
轉速r/min
|
940
|
|
過濾精度m2
|
0.08~0.12
|
|
過濾面積m2
|
0.13
|
0.19
|
0.4
|
|
冷卻面積m2
|
3
|
5
|
7
|
|
冷卻水耗量
|
1
|
1.5
|
3.6
|
5.7
|
9
|
11.25
|
|
電加熱功率Kw
|
3 x 4
|
3 x 4
|
6 x 4
|
|
外形尺寸mm
|
2000x1240x1360
|
2100x1280x1385
|
2150x1440x1750
|
|
備注
|
全部過濾切換壓差為0.15MPa
|
|
|
|
|

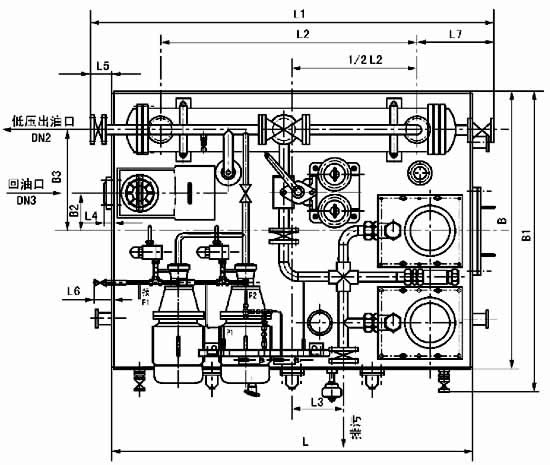

四、外形尺寸
|
|
|
|
|
|
|
|
型號
|
DN1
|
DN2
|
DN3
|
DN4
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
|
GDR-B2.5/16
|
8
|
25
|
50
|
50
|
1600
|
2000
|
925
|
250
|
35
|
100
|
150
|
215
|
|
GDR-B2.5/25
|
8
|
25
|
50
|
50
|
1600
|
2000
|
825
|
250
|
35
|
100
|
150
|
215
|
|
GDR-B2.5/40
|
10
|
32
|
65
|
32
|
1600
|
2100
|
982
|
300
|
35
|
120
|
180
|
250
|
|
GDR-B2.5/63
|
10
|
32
|
65
|
32
|
1600
|
2100
|
982
|
300
|
35
|
120
|
180
|
250
|
|
GDR-B2.5/80
|
10
|
40
|
80
|
32
|
1700
|
2150
|
1282
|
305
|
40
|
150
|
200
|
405
|
|
GDR-B2.5/100
|
10
|
40
|
80
|
320
|
1700
|
2150
|
12820
|
305
|
40
|
150
|
200
|
405
|
|
|
型號
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
H7
|
H8
|
|
GDR-B2.5/16
|
1100
|
1240
|
300
|
140
|
700
|
1360
|
1285
|
1200
|
120
|
350
|
115
|
80
|
590
|
|
GDR-B2.5/25
|
1100
|
1240
|
300
|
140
|
700
|
1360
|
1285
|
1200
|
120
|
350
|
115
|
80
|
590
|
|
GDR-B2.5/40
|
1200
|
1280
|
248
|
450
|
850
|
1385
|
1300
|
1225
|
180
|
360
|
150
|
110
|
710
|
|
GDR-B2.5/63
|
1400
|
1440
|
190
|
500
|
1050
|
1750
|
1640
|
1480
|
200
|
400
|
160
|
140
|
875
|
|
GDR-B2.5/80
|
1400
|
1440
|
190
|
500
|
1050
|
1750
|
1640
|
1480
|
200
|
400
|
160
|
140
|
875
|
|
GDR-B2.5/100
|
1400
|
1440
|
190
|
500
|
1050
|
1750
|
1640
|
1480
|
200
|
400
|
160
|
140
|
875
|
|
|
|
|

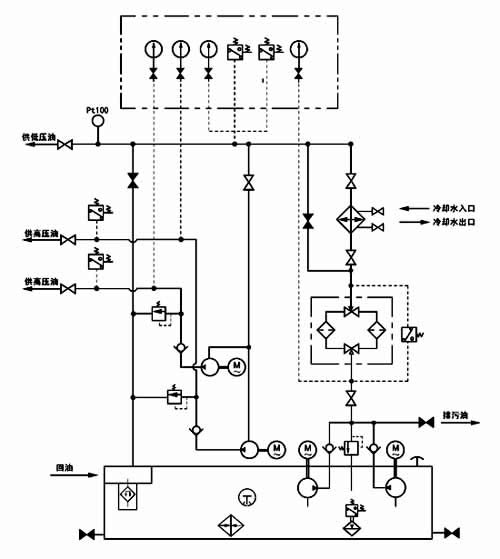

五、系統(原理)圖
|
|
|
|
|
|

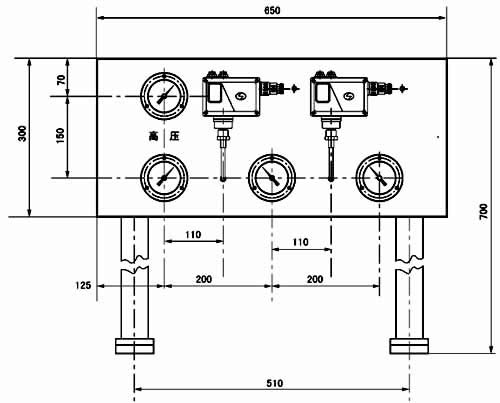

六、儀表盤
|
|
|
|
|
|
序號
|
標牌文字
|
序號
|
標牌文字
|
|
1
|
出口油溫
|
13
|
壓差過高
|
|
2
|
油箱油溫
|
14
|
主機油溫高
|
|
3
|
1#低壓泵工作
|
15
|
低壓泵起動
|
|
4
|
2#低壓泵工作
|
16
|
低壓泵停止
|
|
5
|
1#高壓泵工作
|
17
|
高壓泵起動
|
|
6
|
1#高壓泵工作
|
18
|
高壓泵停止
|
|
7
|
加熱器工作
|
19
|
加熱器啟停
|
|
8
|
主機運行
|
20
|
消除報警
|
|
9
|
低壓壓力低
|
21
|
1#為主*單獨*2#為主低壓泵
|
|
10
|
高壓壓力低
|
22
|
1#為主*單獨*2#為主高壓泵
|
|
11
|
油位高
|
23
|
中控/機旁
|
|
12
|
油位低
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
